精密五金蝕刻加工核心流程與應用解析
發布日期:2025-06-17

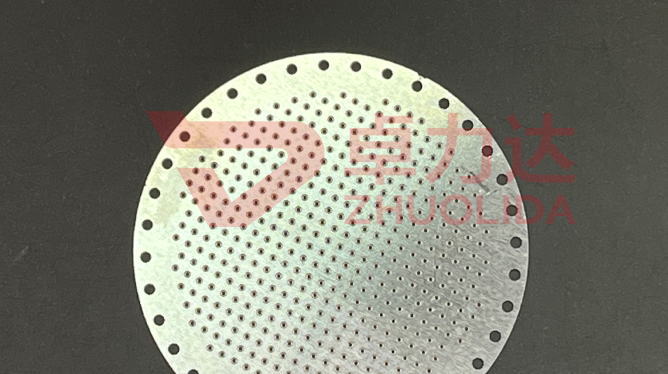

精密五金蝕刻加工

一、精密五金蝕刻加工的核心流程

材料預處理
采用SUS304/316不銹鋼、銅合金或鎳基材料,通過超聲清洗(120kHz)+ 堿性脫脂(pH≥12)去除表面氧化層,確保蝕刻均勻性達±3%。

光刻膠覆涂
根據設計圖案(線寬≥0.02mm)噴涂感光膠(厚度5-15μm),精密五金蝕刻加工需控制膠膜固化溫度在85±2℃以避免流掛或針孔缺陷。

曝光顯影
采用LDI激光直寫設備(精度±1.5μm)完成圖形轉移,顯影液濃度控制在0.8-1.2%,去除未曝光區域光刻膠,實現五金蝕刻加工的微結構定位。

化學蝕刻
以三氯化鐵(FeCl?)或硝酸基蝕刻液進行多段浸蝕,參數示例:

銅合金:溫度45℃、濃度28Be'、蝕刻速度0.04mm/min

不銹鋼:溫度50℃、鹽酸基蝕刻液、微孔精度±0.005mm

后處理與檢測
去膠后通過電解拋光(電壓12V)或PVD鍍膜(厚度0.1-0.3μm)提升表面耐蝕性,利用激光共聚焦顯微鏡(測量誤差≤0.1μm)驗證五金蝕刻加工定制的尺寸達標率。

二、精密五金蝕刻加工的技術優勢

精度突破



微結構加工:最小線寬0.02mm(≈頭發絲1/5),孔距公差±2μm

異形件能力:0.05mm超薄材(如手機SIM卡槽)折彎無裂紋

成本效率比

批量件成本:比激光切割降低30-50%(面積>500mm2時)

交期優勢:48小時完成復雜圖形打樣(需五金蝕刻加工定制協同)

材料兼容性
支持鈦合金(醫療級)、因瓦合金(膨脹系數≤1×10??/℃)等特種金屬蝕刻,滿足航空航天精密五金蝕刻加工需求。

三、五金蝕刻加工定制的典型應用

消費電子

手機組件:5G天線振子(0.1mm梯形微槽)、折疊屏鉸鏈鏤空減重件

推薦參數:SUS304不銹鋼,厚度0.08mm,表面Ra≤0.2μm

新能源領域

燃料電池雙極板:流道深度0.08-0.12mm(接觸電阻≤5mΩ·cm2)

技術指標:石墨復合板蝕刻速度0.025mm/min(誤差±1.5%

醫療器械

手術導板:適配骨骼曲面的0.3mm定位孔陣列(孔位精度±3μm)

選擇建議:優先選具備ISO13485認證的五金蝕刻加工廠

四、五金蝕刻加工定制選擇指南

技術資質篩選

必查項:RoHS/REACH認證、GB/T 33858-2017蝕刻件檢測報告

附加項:真空蝕刻設備(防氧化)、恒溫循環過濾系統(延長蝕刻液壽命)

區域產業集群

長三角:蘇州精密蝕刻產業帶(光器件外殼加工)

珠三角:深圳福永片區(消費電子配套TOP3集中地)

合作模式驗證

批量訂單:需提供材料利用率≥85%的排版優化方案

研發支持:DFM(可制造性設計)反饋周期≤24小時(五金蝕刻加工定制核心能力)

五、趨勢展望

環保轉型:2025年推廣閉路循環蝕刻系統(廢液回收率≥95%),響應歐盟新規[4][7]

智能化升級:AI視覺檢測替代人工(缺陷識別率提升至99.8%),適用于高復雜度精密五金蝕刻加工訂單
